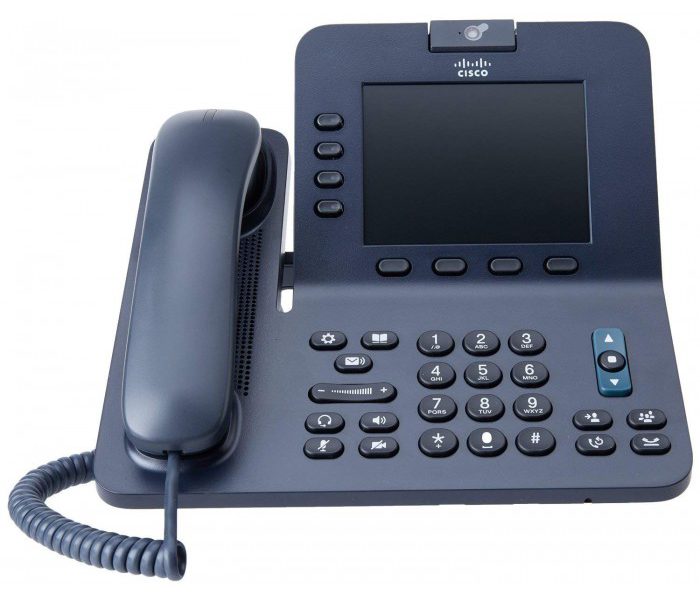

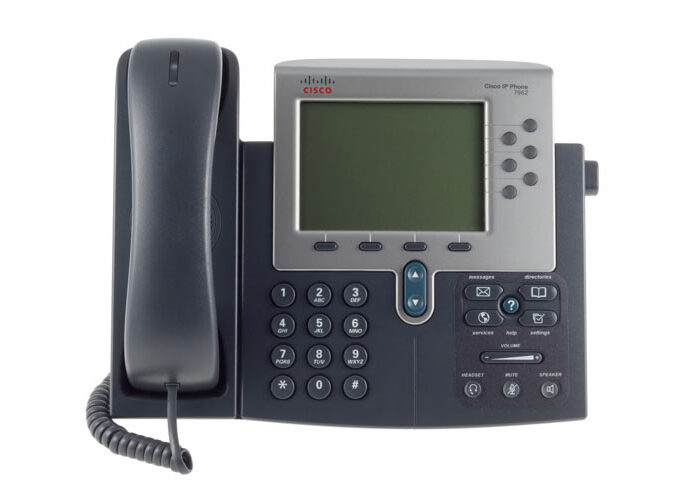

نحوه ی پیکربندی و کانفیگ تلفن های ویپ سیسکو Cisco IP Phone Configuration

با سلام خدمت همه ی همراهان عزیز سایت اِف کِی نِت .دراین مطلب قصد داریم نحوه ی کانفیگ تلفن های سیسکو Cisco IP Phone Configuration ، ویژگی های موجود دراین دستگاه ها و پشتیبانی از این تلفن ها را توضیح دهیم . تلفن های Cisco IP Phone  هم  برای کار با محصولات Unified Call Manager Cisco و محصولات Call Manager Express و مابقی PBX ها از جمله سیستم های تلفنی متن باز مانند استریسک ، الستیکس ، ایزابل ، Freebx و….  طراحی شده و قابل استفاده است.

در ضمن جهت کسب اطلاعات بیشتر در مورد هرکدام از این تلفن ها لطفا روی لینک ip phone کلیک کنید تا در این بخش به طور کامل با انواع تلفن های تحت شبکه سسیکو و قابلیت های آنها آشنا شوید.

همچنین برای دریافت فایل تنظیمات و به روز ترین فریمور های تلفن مد نظرتون میتوانید به بخش دانلود فریمور ها و تنظیمات تلفن های سسیسکو مراجعه کنید، در این بخش کانفیگ هر تلفن سیسکو به طور مجزا توسط کارشناسان اف کا نت تهیه و آماده بهره برداری است.

در ادامه به بررسی بیشتر و خط به خط ویژگی های این تلفن های تحت شبکه و نحوه ی فعال سازی آن ها که در فایل SEPMAC.cnf.xml قابل تنظیم میباشد می پردازیم . امیدواریم که این مطلب برایتان مفید واقع شود .

URL سرور VPN با استفاده از قالب https: // HOSTNAME / svc

<url1>URL</url1>


<addresses/>


<credentials>


<hashAlg>0</hashAlg>

بلاک کردن تماس های نا شناس در پیکربندی تلفن های سیسکو چگونه است ؟

اینکه تلفن تماس های ورودی ناشناس را رد می کند یا خیر بستگی به مدل تلفن دارد . که به خاطر مدل متفاوت درنتیجه تنظیمات Cisco IP Phone Configuration هم متفاوت است

<anonymousCallBlock>0</anonymousCallBlock>

بلاک شماره ی مخاطب

اینکه شماره تماس مخاطب بلاک میشه یا خیر بستگی به مدل تلفن شما دارد که به خاطر وجود مدل های متفاوت درنتیجه تنظیمات آن ها هم متفاوت است

<callerIdBlocking>0</callerIdBlocking>

فعال سازی کنترل از راه دور تلفن

برای اینکه بتوانید کنترل تماس از راه دور را فعال کنید ، باید با “true” تنظیم شود .

<remoteCcEnable>true</remoteCcEnable>


<rfc2543Hold>false</rfc2543Hold>


<cnfJoinEnabled>true</cnfJoinEnabled>


<dndControl>0</dndControl>


<localCfwdEnable>true</localCfwdEnable>


<retainForwardInformation>false</retainForwardInformation>



اولویت در نمایش شماره ی مخاطب در پیکربندی تلفن های سیسکو

چه صفحه نمایش برای full SIP user@domain URI باشد و یا فقط مربوط به بخش کاربری باشد می توان هر دو را تنظیم و اولویت بندی کرد

<uriDialingDisplayPreference>1</uriDialingDisplayPreference>

</sipCallFeatures>


<sipStack>
<sipInviteRetx>6</sipInviteRetx>

<sipRetx>10</sipRetx>


<timerInviteExpires>180</timerInviteExpires>

<timerRegisterExpires>3600</timerRegisterExpires>


<timerRegisterDelta>5</timerRegisterDelta>

<timerKeepAliveExpires>120</timerKeepAliveExpires>


<timerSubscribeExpires>120</timerSubscribeExpires>

<timerSubscribeDelta>5</timerSubscribeDelta>


<timerT1>500</timerT1>


<timerT2>4000</timerT2>

ID مخاطب در پیکربندی تلفن های سیسکو

ارسال و دریافت ID مخاطب از راه دور ، این امکان را می دهد تا اطلاعات مربوط  به تماس گرفته شده توسط عملکرد { () CONNECTEDLINE } $ به روز شود.
باید با “true” تنظیم شود

<remotePartyID>true</remotePartyID>


<userInfo>Phone</userInfo>


<sipStack/>

تنظیم تایمر برای جواب دادن خودکار به تلفن

با دستور <autoAnswerEnabled> و تنظیم ” ۱ “  می توان چند ثانیه منتظر بود و به طور خودکار جواب تلفن داده شود

<autoAnswerTimer>1</autoAnswerTimer>

اگر تلفن در حال استفاده و روی خط باشد می توان به طور خودکار از تماس های داخلی جلوگیری کرد که با “false” و” true “ تنظیم می شود

<autoAnswerAltBehavior>false</autoAnswerAltBehavior>

<autoAnswerOverride>true</autoAnswerOverride>

زمانی که گوشی تلفن قطع می شود امکان انتقال تماس فراهم باز هم وجود داشته باشد که با ” true “ و ” false “ باید تنظیم شود



<enableVad>false</enableVad>


<preferredCodec>none</preferredCodec>


<dtmfAvtPayload>101</dtmfAvtPayload>


<dtmfDbLevel>3</dtmfDbLevel>


<dtmfOutofBand>avt</dtmfOutofBand>



<alwaysUsePrimeLine>false</alwaysUsePrimeLine>

<alwaysUsePrimeLineVoiceMail>false</alwaysUsePrimeLineVoiceMail>


<kpml>0</kpml>

<phoneLabel>LABEL</phoneLabel>


<stutterMsgWaiting>0</stutterMsgWaiting>

<callStats>true</callStats>


<offhookToFirstDigitTimer>15000</offhookToFirstDigitTimer>


<silentPeriodBetweenCallWaitingBursts>10</silentPeriodBetweenCallWaitingBursts>


<startMediaPort>16384</startMediaPort>


<stopMediaPort>32766</stopMediaPort>


<natEnabled>false</natEnabled>


<natReceivedProcessing>false</natReceivedProcessing>


<natAddress></natAddress>


<sipLines>



<autoAnswerEnabled>0</autoAnswerEnabled>

<callWaiting>1</callWaiting>

نام کاربری مخاطب هدر SIP که به صورت اختیاری استفاده می شود



<contact></contact>


<sharedLine>false</sharedLine>





نحوه ی تنظیم “هشدار تلفن به کاربر برای دریافت پیام های صوتی شنیده نشده ” به چند صورت امکان پذیر است

۰   در خط های اصلی اگر پیام در حالت انتظار باشد چراغ تلفن و صفحه نمایش به سرعت روشن می شوند

۱   در خط اصلی اگر پیام در حالت انتظار باشد صفحه نمایش به سرعت شروع به فعالیت می کند

۲   درخط اصلی در صورتی که پیام در حالت انتظار باشد لامپ چراغ تلفن روشن می شود

۳  اگر پیام در حالت انتظار باشد چراغ تلفن و صفحه نمایش به سرعت روشن می شوند و شروع به فعالیت می کند

۴  اگر پیام در حالت انتظار باشد صفحه نمایش به سرعت شروع به فعالیت می کند

۵  در صورتی که پیام در حالت انتظار باشد لامپ چراغ تلفن روشن می شود

۶ اگر پیام در حالت انتظار باشد چراغ تلفن و صفحه نمایش هیچ گونه فعالیتی نمی کند

<messageWaitingLampPolicy>3</messageWaitingLampPolicy>

ایجاد یک صدای زنگ کوتاه برای زمانی که گوشی تلفن را بر میداریم و متوجه می شویم که پیام صوتی شنیده نشده ای وجود داشته است

<messageWaitingAMWI>0</messageWaitingAMWI>

شماره گیری از طریق کلیدهای پیام

<messagesNumber>VOICEMAIL EXTENSION</messagesNumber>

وقتی تلفن در حالت تماس نیست چگونه زنگ می خورد؟

<ringSettingIdle>4</ringSettingIdle>

وقتی که تلفن از قبل تماسی داشته است چگونه زنگ می خورد ؟

<ringSettingActive>5</ringSettingActive>


<forwardCallInfoDisplay>

<callerName>true</callerName>


<callerNumber>true</callerNumber>

<redirectedNumber>false</redirectedNumber>


<dialedNumber>true</dialedNumber>

<forwardCallInfoDisplay/>

حداکثر تعداد تماسهایی که خط می تواند همزمان داشته باشد . در جدول زیر بالاترین مقدار مورد استفاده برای هر مدل تلفن تحت شبکه  نشان داده شده است.

<maxNumCalls>5</maxNumCalls>

 تعداد تماسهایی که خط می تواند در یک زمان داشته باشد قبل از اینکه به حالت اشغال برگردد .

<busyTrigger>4</busyTrigger>

<line/>

<sipLines/>


<externalNumberMask></externalNumberMask>


<voipControlPort>5060</voipControlPort>


<dscpForAudio>184</dscpForAudio>


<dscpVideo>136</dscpVideo>


<ringSettingBusyStationPolicy>0</ringSettingBusyStationPolicy>



<dialTemplate>DIAL TEMPLATE FILE</dialTemplate>

<softKeyFile>SOFTKEY FILE</softKeyFile>
</sipProfile>



نام فایل حاوی ویژگی های فعال شده برای مدل های ۸۹۶۱ ، ۹۹۵۱ و ۹۹۷۱

<featurePolicyFile>FEATURE POLICY FILE</featurePolicyFile>





یک لیست یا بیشتر از کاراکترهای  ۰ یا ۱ که مشخص می کند کدام خطوط باید تماسهای از دست رفته را وارد کنند . خطوط با موقعیت کاراکتر (۰ یا ۱) در یک رشته دسته بندی می شوند (به عنوان مثال: “۱۰۰″ امکان ورود به خط اول را فراهم می کند و آن را در خط های دوم و سوم غیرفعال می کند )



<MissedCallLoggingOption>1</MissedCallLoggingOption>


<commonProfile>


<phonePassword></phonePassword>



به کاربر این امکان را می دهد که تصویر زمینه ی تلفن را تغییر دهد

<backgroundImageAccess>true</backgroundImageAccess>

نشان می دهد که یک برنامه در سابقه تماس تلفنی فعال است یا خیر . نکته ای که برای این برنامه افزودنی حائز اهمیت است این است که باید در طرح شماره گیری ستاره ها وجود داشته باشد.

<callLogBlfEnabled>2</callLogBlfEnabled>


<commonProfile/>



دستور loadinformation در تلفن تحت شبکه



<loadInformation>LOADS FILE</loadInformation>


<vendorConfig>



فایل تصویری PNG حاوی تصویر پس زمینه پیش فرض برای گوشی است . URL باید به صورت // : http  باشد و فقط برای سری های  ، ۸۸۰۰ ، ۸۹۰۰ و ۹۹۰۰ کاربرد دارد

<defaultWallpaperFile>URL<defaultWallpaperFile>

چگونگی استفاده از بلندگو

<disableSpeaker>false</disableSpeaker>

چگونگی استفاده از بلندگو یا هدست

<disableSpeakerAndHeadset>false</disableSpeakerAndHeadset>

این امکان را برای کاربر فراهم می کند با یک کلید mute (قطع صدا) که برای mute یا unmute کردن تلفن هایی که دکمه اختصاصی mute ندارند ، استفاده می شود

<enableMuteFeature>false</enableMuteFeature>

زمانی که هدست فعال است امکان استفاده از هدست وگوشی می تواند به طور همزمان فراهم شود

<enableGroupListen>true</enableGroupListen>

برای دسترسی کاربر به تنظیمات تلفن تحت شبکه باید به گونه ی زیر عمل کرد

<g722CodecSupport>2</g722CodecSupport>

 از کلید hold برای نگه داشتن و یا از سرگیری تماس (resume) یا فقط برای hold تماس می توان استفاده کرد . فقط در سری ۷۸۰۰ و ۸۸۰ استفاده می شود

<holdResumeKey>0</holdResumeKey>

برای پیکربندی تلفن سیسکو باید به گونه ی زیر عمل کرد



<recentsSoftKey>1</recentsSoftKey>
<handsetWidebandEnable>2</handsetWidebandEnable>
<headsetWidebandEnable>2</headsetWidebandEnable>
<headsetWidebandUIControl>1</headsetWidebandUIControl>
<handsetWidebandUIControl>1</handsetWidebandUIControl>

<settingsAccess>1</settingsAccess>

قابلیت فعالسازی ویدیو در تلفن های تحت شبکه

<videoCapability>0</videoCapability>

هنگام برقرار شدن تماس ویدیویی با فشار دادن دکمه ی  قطع صدا ( mute ) فقط صدا قطع می شود به جای اینکه صدا و فیلم با هم قطع شود . در مدل های سری ۹۹۰۰ این امکان وجود دارد .

<separateMute>0</separateMute>

پنجره ویدئو را بطور پیش فرض می توان مخفی کرد ولی  ویدئو از دوربین گوشی همچنان قابل انتقال است

<hideVideoByDefault>0</hideVideoByDefault>

فعال سازی دوربین

<ciscoCamera>0</ciscoCamera>

فعالسازی سرور HTTP تلفن ها



<webAccess>0</webAccess>
<webProtocol>0</webProtocol>



فعال سازی مدیریت از راه دور با استفاده از سرور HTTP . فقط برای تلفن ۸۲۱ استفاده می شود

<webAdmin>1</webAdmin>

رمز عبور برای دسترسی از راه دور به رابط کاربری HTTP  . فقط برای مدل ۸۸۲۱ استفاده می شود

<adminPassword></adminPassword>

فعالسازی سرور SS

<sshAccess>0</sshAccess>

سرعت تجدید نمایشگر برای جلوگیری از لرزش ناشی از برخی از روشنایی هایی که در اطراف وجود دارد

<displayRefreshRate>0</displayRefreshRate>

لیست روزهایی که روی صفحه نمایش فعال نیستند با کاما از هم جدا شده و پس از اتمام زمان مشخص شده توسط <displayIdleTimeout>  صفحه به طور خودکار خاموش می شود.

<daysDisplayNotActive>1,7</daysDisplayNotActive>

ساعت به طور اتوماتیک با فرمت HH:MM روی صفحه نمایش روشن می شود

<displayOnTime>08:00</displayOnTime>

ساعت به طور اتوماتیک با فرمت HH:MM روی صفحه نمایش بعد از اینکه روشن شد ، خاموش می شود

<displayOnDuration>10:00</displayOnDuration>

در فرمت HH:MM اگر خارج از زمان تعیین شده باشد تا به طور خودکار نمایشگر تلفن خاموش شود توسط <daysDisplayNotActive> ، <displayOnTime> و  <displayOnTimeout> انجام می شود

<displayIdleTimeout>00:10</displayIdleTimeout>

زمانی که  تماس تلفنی و در خارج از زمان مشخص شده برقرار می شود  توسط <daysDisplayNotActive> ، <displayOnTime> و <displayOnDuration> ، نمایشگر به طور خودکار روشن می شود

<displayOnWhenIncomingCall>1</displayOnWhenIncomingCall>

لیست روزهایی که نور پس زمینه ی تلفن دیگر برای آنها فعال نیست توسط کاما جدا می شود و بعد از زمان مشخصی توسط دستور <backlightIdleTimeout>  به طور اتوماتیک خاموش می شود

<daysBacklightNotActive>1,7</daysBacklightNotActive>

برای اینکه زمان و ساعت به طور اتوماتیک نورپس زمینه ی تلفن را روشن کند به صورت زیر عمل می کنیم

<backlightOnTime>08:00</backlightOnTime>

در فرمت HH:MM مدت زمانی که طول می کشه تا نور پس زمینه ای که روشن شده بود خاموش شود

<backlightOnDuration>10:00</backlightOnDuration>

 در فرمت HH:MM به طور اتوماتیک نورپس زمینه ی تلفن اگر خارج از زمانی که توسط دستورات زیر تعیین کرده ایم باشد ، خاموش می شود  .

<daysBacklightNotActive>, <backlightOnTime> و <backlightOnTimeout>

<backlightIdleTimeout>00:10</backlightIdleTimeout>

 زمانی که تماس برقرار می شود نور پس زمینه ی تلفن  توسط  دستورات زیر به طور اتوماتیک روشن شود

<daysBacklightNotActive>, <backlightOnTime> و <backlightOnDuration>

<backlightOnWhenIncomingCall>1</backlightOnWhenIncomingCall>

برای اینکه در طول تماس بطور دوره ای صدای بوق پخش شود یا خیر می توانید به صورت زیر عمل کنید

نکته : بدون توجه به اینکه تماس در حال ضبط است یا خیر ، صدای بوق پخش می شود.

<recordingTone>0</recordingTone>

<recordingToneLocalVolume>100</recordingToneLocalVolume>



<recordingToneRemoteVolume>50</recordingToneRemoteVolume>
<recordingToneDuration></recordingToneDuration>

در پیکربندی تلفن های سیسکو بعد از فشار دادن کلید more و قبل از اینکه به حالت اولیه کلید های نرم افزاری برگردد،زمان را بین ۰ تا ۳۰ ثانیه می توان تنظیم کرد.

اگر تنظیم تایمر روی ۰ باشد بازگشت به حالت اولیه لغو می شود

<moreKeyReversionTimer>5</moreKeyReversionTimer>

اگر میخواهید تمرکزتان فقط به تماس های برقرار شده روی خطی که اخیرا انتخاب شده باشد نه تماس های موجود روی همه ی خطوط می توانید به صورت زیر عمل کنید .

<autoSelectLineEnable>1</autoSelectLineEnable>
