ماژول سیسکو ۱ گیگابایتی SFP به عنوان فرستنده/گیرنده کوچک و مقرون به صرفه برای اپلیکیشن‌های اترنت گیگابایتی شناخته می‌شوند. ما در اف کی نت سعی کردیم که تعدادی از محبوب‌ترین این ماژول‌ها را به صورت دنباله‌وار بررسی کنیم. در این مطلب قصد داریم که به طور مفصل در مورد این ماژول‌ها صحبت کنیم و تمامی ویژگی‌ها و قابلیت‌های آن را بررسی کنیم. همراه ما باشید.

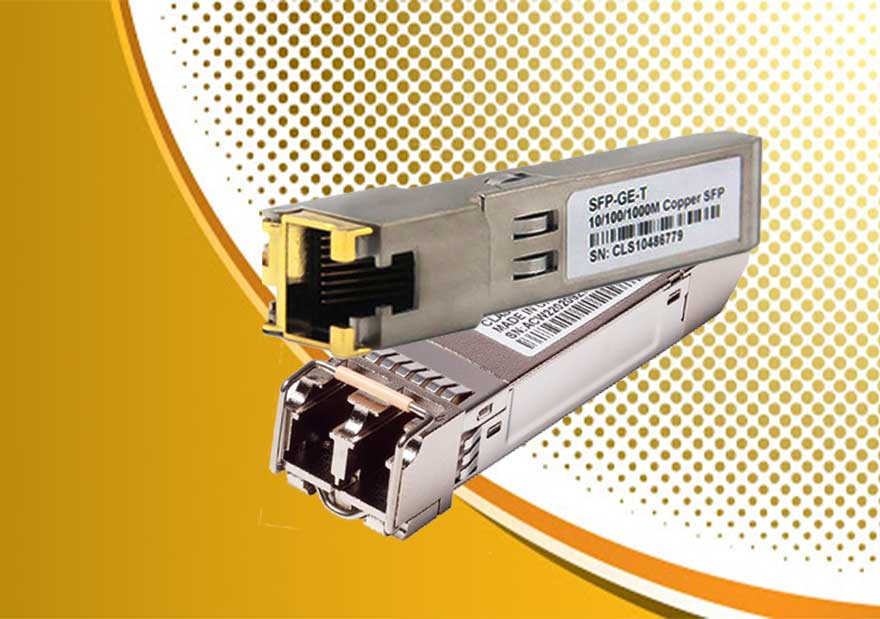

نگاهی اجمالی به ماژول ۱ گیگابایتی SFP سیسکو
مبدل استاندارد و قابل حمل SFP سیسکو سوئیچ‌ها و روترهای شما را به شبکه متصل می‌کند. همچنین دستگاه‌های ورودی/خروجی hot-swappable به یک پورت یا اسلات اترنت گیگابایتی وصل می‌شوند. جالب است بدانید که مدل‌های نوری و مسی می‌توانند بر روی گستره وسیعی از محصولات سیسکو استفاده شوند. از طرفی ۱۰۰۰BASE-T، ۱۰۰۰BASE-SX، ۱۰۰۰BASE-LX/LH، ۱۰۰۰BASE-EX، ۱۰۰۰BASE-ZX و ۱۰۰۰BASE-BX10-D/U به صورت پورت-به-پورت با هم ترکیب شده‌اند.
ویژگی‌ها و مزایای ماژول سیسکو ۱ گیگابایتی
- این سوئیچ هم درست شبیه به دیگر مدل‌های همین خانواده دارای قابلیت hot swappable است. همین ویژگی باعث می‌شود که مدت زمان uptime افزایش پیدا کند و سرویس‌دهی هم ساده‌تر و با کیفیت‌تر شود.
- انعطاف‌پذیر بودن رابط کاربری(به صورت پورت-به-پورت): بنابراین شما می‌توانید درست به همان اندازه‌ای که از سیستم استفاده می‌کنید هزینه‌ها را پرداخت کنید.
- طراحی کارآمد و قدرتمند – طراحی این ماژول‌ها قابلیت اطمینان آن‌ها را افزایش داده است.
- امکان پشتیبانی از قابلیت DOM یا همان Digital Optical Monitoring.
ماژول سیسکو ۱۰۰۰BASE-T SFP برای شبکه‌های مسی
ماژول سیسکو ۱۰۰۰BASE-T SFP بر روی کابل‌های مسی کتگوری ۵ جفتی پیچ خورده(twisted-pair) بدون محافظ قرار می‌گیرند که تا بیش از ۱۰۰ متر طول لینک را پشتیبانی می‌کنند.
همچنین بد نیست بدانید که ماژول های ۱۰۰۰BASE SFP از قابلیت انتقال خودکار و MDI/MDIX اتوماتیک نیز پشتیبانی می‌کنند.
ماژول سیسکو ۱۰۰۰BASE-SX SFP فیبری چند حالته
ماژول سیسکو ۱۰۰۰BASE-SX SFP فیبری چند حالته نه تنها با استاندارد IEEE 802.3z سازگار است بلکه بر روی کابل‌های فیبری چند حالته ۵۰ μm قرار می‌گیرد – کابل‌هایی که تا بیش از ۵۵۰ متر طول لینک را ساپورت می‌کنند.
(البته که بر روی ۶۲٫۵ μm تا ۲۲۰ متر طول لینک را پشتیبانی می‌کنند). جالب است بدانید که بر روی کابل‌های فیبری چند حالته لیزری و در ۵۰ μm تا بیش از ۱ کیلومتر طول لینک ساپورت می‌شود.
ماژول سیسکو ۱۰۰۰BASE-LX/LH SFP برای فیبرهای تک حالته و چند حالته
ماژول ۱۰۰۰BASE-LX/LH SFP با استاندارد IEEE 802.3z 1000BASE-LX کاملا سازگار است. از طرفی بر روی کابل‌های فیبر نوری تک حالته استاندارد عملیات خودش را انجام می‌دهد که تا ۱۰ کیلومتر در تک حالته و تا بیش از ۵۵۰ متر بر روی فیبرهای چند حالته را ساپورت می‌کند.
علاوه بر این، زمانی که از این ماژول بر روی کابل‌های قدیمی چند حالته فیبری استفاده می‌شود باید حتما فرستنده را بر روی کابل‌های پچ حالت دهنده قرار دهید.
ماژول سیسکو ۱۰۰۰BASE-EX SFP برای فیبرهای بلند تک حالته
ماژول ۱۰۰۰BASE-EX SFP بر روی کابل‌های فیبر نوری تک حالته‌ای که تا ۴۰ کیلومتر طول لینک را ساپورت می‌کنند عملیات مربوطه را انجام می‌دهند.
همچنین برای دسترسی به یک ارتباط back-to-back حتما باید یک تضعیف کننده ۵ دسی بلی بین کابل فیبر نوری و پورت SFP دریافت کننده قرار بگیرد.
ماژول SFP سیسکو ۱۰۰۰BASE-ZX برای فیبرهای بلند تک حالته
ماژول ۱۰۰۰BASE-ZX SFP بر روی کابل‌های فیبر نوری استاندارد تک حالته‌ای که تا ۷۰ کیلومتر طول لینک را پشتیبانی می‌کنند قرار می‌گیرند. ماژول SFP اینجا یک بودجه ۲۱ دسی بلی را برای لینک نوری در نظر می‌گیرد. با این حال طول لینک مناسب اینجا به فاکتورهای دیگری مثل کیفیت فیبر، تعداد اتصالات و کانکتورها بستگی دارد.
زمانی که از فیبرهای تک حالته کوتاه‌تر(SMF) استفاده می‌شود باید حتما از یک تضعیف کننده نوری داخلی استفاده کنید – این کار بار روی دوش گیرنده را کمتر می‌کند. همچنین باید یک تضعیف کننده ۱۰ دسی بلی بین کابل فیبر نوری و پورت گیرنده بر روی SFP قرار بگیرد – حتی اگر افت کابل فیبر نوری از ۸ دسی بل هم کمتر باشد.
ماژول سیسکو ۱۰۰/۱۰۰۰BASE-LX SFP برای فیبرهای تک حالته بلند
ماژول دو سرعته ۱۰۰/۱۰۰۰BASE-LX SFP با دو استاندارد IEEE 100BASE-LX و ۱۰۰۰BASE-LX/LH کاملا سازگار است. همچنین ماژول GLC-GE-DR-LX SFP هم از قابلیت نظارت نوری دیجیتال یا همان DOM نیز پشتیبانی می‌کند – این امر هم به دلیل استاندارد SFF-8472 MSA امکان‌پذیر است.
این قابلیت به کاربر نهایی اجازه می‌دهد تا به راحتی بر روی پارامترهای مختلفی از جمله قدرت نوری خروجی، قدرت نوری ورودی، دما، Laser bias فعلی و همچنین ولتاز منبع فرستنده/گیرنده نظارت داشته باشد.
عملیات ماژول SFP سیسکو در ۱۰۰M
جالب است بدانید که ماژول‌های GLC-GE-DR-LX SFP می‌توانند با رابط‌ها یا همان SFPهای دیگری که از استانداردهای ۱۰۰BASE-LX10 پشتیبانی می‌کنند همکاری داشته باشند. البته اینجا در مسیر SFP Tx به یک تضعیف کننده ۵ دسی بلی نیاز دارد. با این حال بر روی دیگر مسیرهای فیبر به این قطعه اضافی نیازی ندارید.
عملیات ماژول SFP سیسکو در ۱G
درست شبیه به بالا، ماژول GLC-GE-DR-LX SFP می‌توانند با دیگر رابط‌هایی که با استاندارد ۱۰۰۰BASE-LX/LH سازگار هستند کار کنند. اینجا خبری از تضعیف کننده هم نیست.
ماژول ۱۰۰۰BASE-BX10-D و ۱۰۰۰BASE-BX10-U SFP برای اپلیکیشن‌های چند مسیره فیبر تک حالته
ماژول‌های ۱۰۰۰BASE-BX10-D و ۱۰۰۰BASE-BX10-U SFP کاملا با استانداردهای IEEE 802.3ah 1000BASE-BX10-D و ۱۰۰۰BASE-BX10-U سازگار هستند – هر دوی این ماژول‌ها بر روی فیبرهای تک حالته یا همان SMF قرار می‌گیرند.
از طرفی یک دستگاه ۱۰۰۰BASE-BX10-D همیشه به وسیله یک فیبر استاندارد SMF به یک دستگاه ۱۰۰۰BASE-BX10-U متصل می‌شود و تا بیش از ۱۰ کیلومتر طول لینک را پشتیبانی می‌کند. این ارتباطی که به وسیله فیبر تک حالته صورت می‌گیرد تنها با تقسیم کردن طول موج دو دستگاه ممکن است – به تصویر رو به رو دقت کنید:
ماژول سیسکو ۱۰۰۰BASE-BX10-D یک کانال ۱۴۹۰ نانومتری را انتقال می‌دهد و از طرفی یک سیگنال ۱۳۱۰ نانومتری دریافت می‌کند. این در حالی است که ۱۰۰۰BASE-BX-U یک کانال ۱۳۱۰ نانومتری را انتقال داده و سیگنالی ۱۴۹۰ نانومتری دریافت می‌کند.
همان طور که در شکل بالا هم می‌بینید وجود یک تقسیم کننده WDM کاملا ضروری است – به این خاطر که همین تقسیم کننده طول موج‌های مسیرهای ۱۳۱۰ و ۱۴۹۰ نانومتری را یکپارچه می‌کند.
ماژول‌های GLC-BX-D و GLC-BX-U به دلیل وجود استاندارد MSA از قابلیت DOM نیز پشتیبانی می‌کنند. این قابلیت به کاربران اجازه می‌دهد پارامترهای مختلفی همچون میزان قدرت نوری خروجی/ورودی، میزان دما، ولتاژ منابع فرستنده/گیرنده و حتی laser bias فعلی را زیر نظر بگیرند.
دو ماژول GLC-BX-D-I و GLC-BX-U-I از نظر میزان نرخ دمای صنعتی نقطه متقابل ماژول‌های GLC-BX-D و GLC-BX-U هستند. این موضوع اجازه فعالیت در محیط‌هایی با دمای بالا را به دستگاه می‌دهد – محیط‌هایی که ماژول در دمای -۴۰ تا ۸۵ درجه سانتی‌گراد قرار می‌گیرد.
ماژول ۱۰۰۰BASE-BX10-D 2 کاناله برای برنامه‌های چند مسیره فیبر تک حالته
ماژول ۲ کاناله ۱۰۰۰BASE-BX-D SFP با نام Compact SFP هم شناخته می‌شود – این مدل دو رابط کاربری استاندارد IEEE 802.3ah 1000BASE-BX10-D را در یک ماژول یکپارچه کرده است.
از طرفی GLC-2BX-D یا GLC-2BX-D-I همیشه از طریق دو SMF با قابلیت عملیات تا رنج بیش از ۱۰ کیلومتر به دو رابط ۱۰۰۰BASE-BX-10-U متصل می‌شوند.
جالب است بدانید که GLC-2BX-D یا GLC-2BX-D-I طوری طراحی شده‌اند که بتوانند به تجهیزات CPE یا همان Customer Premises Equipment در لینک‌های FTTx متصل شوند.
ماژول ۱۰۰۰BASE-BX40-D و ۱۰۰۰BASE-BX40-U برای برنامه‌های چند مسیره فیبر تک حالته
ماژول‌های GLC-BX40-D-I، GLC-BX40-DA-I و GLC-BX40-U-I سیسکو همگی بر روی فیبرهای استاندارد تک حالته عملیات مربوط به سیستم را انجام می‌دهند.
فراموش نکنید که دستگاه GLC-BX40-D-I یا GLC-BX40-DA-I به وسیله یک فیبر SMF که تا رنج بیش از ۱۰ کیلومتر طول لینک را پشتیبانی می‌کند به دستگاه GLC-BX40-U-I متصل می‌شوند.
این ارتباط به کمک تقسیم طول موج دو دستگاه فرستنده/گیرنده امکان‌پذیر می‌شود. همچنین تمامی ماژول‌های سیسکو GLC-BX40-D-I، GLC-BX40-DA-I و همچنین GLC-BX40-U-I از قابلیت DOM یا همان نظارت نوری دیجیتال پشتیبانی می‌کنند.
این امکان به دلیل سازگاری با استاندارد MSA میسر می‌شود. این قابلیت به کاربران نهایی اجازه نظارت بر روی پارامترهای مختلفی را می‌دهد. از انرژی نوری خروجی گرفته تا انرژی نوری ورودی، دما، ولتاژ منبع فرستنده/گیرنده و حتی laser bias فعلی.
ماژول‌های ۱۰۰۰BASE-BX80-D و ۱۰۰۰BASE-BX80-U برای برنامه‌های چند مسیره فیبر تک حالته
هر دو ماژول سیسکو GLC-BX80-D-I و همچنین GLC-BX80-U-I بر روی یک فیبر تک حالته استاندارد SMF قرار می‌گیرند.
از طرفی مثل همیشه یک دستگاه GLC-BX80-D-I به وسیله یک فیبر SMFای که تا رنج ۸۰ کیلومتر طول لینک را پشتیبانی می‌کند به یک دستگاه GLC-BX80-U-I متصل می‌شود.
این اتصال بین دستگاه‌ها به دلیل تقسیم طول موج فرستنده/گیرنده برقرار می‌شود.
علاوه بر اینکه ماژول‌های GLC-BX80-D-I و GLC-BX80-U-I هر دو از قابلیت DOM پشتیبانی می‌کنند.
مثل همیشه این ویژگی به کاربران اجازه می‌دهد تا پارامترهای مختلف SFP را زیر نظر بگیرند. از جمله دما، میزان قدرت نوری ورودی/خروجی و …
پشتیبانی پلتفرم
ماژول‌های ۱ گیگابایتی SFP سیسکو از تجهیزات گسترده‌ای در شبکه پشتیبانی می‌کنند.
- تجهیزات سری ASA5500
- روترهای سری ASR 901 و ۹۰۳
- روترهای سری ASR 1000، ۹۰۰۰ و ۹۰۰۰v
- کاتالیست اکسپرس ۵۰۰ و اکسپرس ۵۲۰
- کاتالیست سری ۲۳۵۰ و ۲۳۶۰
- کاتالیست سری ۲۹۰۰، ۲۹۴۰، ۲۹۵۰، ۲۹۶۰، ۲۹۶۰-plus، ۲۹۶۰-C، ۲۹۶۰-S
- کاتالیست سری ۲۹۷۰ و ۲۹۷۵
- سوئیچ‌های کاتالیست blade 3000 و ۳۱۰۰
- کاتالیست سری ۳۵۰۰XL
- کاتالیست سری ۳۵۵۰، ۳۵۶۰، ۳۵۶۰-c، ۳۵۶۰-E، ۳۵۶۰-x
- کاتالیست سری ۳۷۵۰-E، ۳۷۵۰ metro، ۳۷۵۰-x
- کاتالیست سری ۳۸۵۰
- کاتالیست سری ۴۵۰۰ و ۴۵۰۰-x
- کاتالیست سری ۴۹۰۰
- کاتالیست سری ۶۰۰۰
- کاتالیست سری ۶۸۰۰
- روترهای سیسکو سری ۱۹۴۱
- روترهای سیسکو سری ۲۶۰۰، ۲۸۰۰، ۲۹۰۰
- روترهای سیسکو سری ۳۲۰۰، ۳۶۰۰، ۳۷۰۰
- روترهای سیسکو سری ۴۴۰۰
- کنترلرهای بی سیم LAN 5700 سیسکو
- روترهای universal access 6400
- سری uBR7200 سیسکو
- روترهای سری ۷۲۰۰، ۷۳۰۰، ۷۵۰۰ و ۷۶۰۰ سیسکو
- روترهای سری ۱۰۰۰۰ و uBR 10000
- روتر سری اینترنت ۱۰۷۰۰ سیسکو
- روتر سری ۱۲۰۰۰ سیسکو
- روتر سری گرید کانکتت ۲۵۰۰ سیسکو
- سیسکو سری IE2000 و IE2000U
- سیسکو سری IE3010
- سیسکو MDS 9000
- سیسکو ME 2400
- سیسکو ME 2600X
- سیسکو ME 3400
- سیسکو ME 3600X و ME3800X
- سیسکو سری ME 4600 و ME 4900
- سیسکو سری ME 6500
- روتر بی سیم موبایل MWR 2941
- روتر سری CRS
- روتر سری ۱۱۵۰۰ CSS
- سری گیت‌وی RF سیسکو
- تجهیزات سری ۲۲۰۰ NAM
سری نکسوس ۲۰۰۰، ۳۰۰۰، ۴۰۰۰، ۵۰۰۰، ۷۰۰۰، ۹۰۰۰، ۹۳۰۰۰ و ۹۵۰۰ ماژولار
مشخصات محصول
کابل کشی و اتصالات
اتصالات شامل موارد زیر می‌شوند:
- کانکتور Dual LC/PC(1000BASE-SX، ۱۰۰۰BASE-LX/LH، ۱۰۰۰BASE-EX و ۱۰۰۰BASE-ZX)
- کانکتور تکی LC/PC(1000BASE-BX-D و ۱۰۰۰BASE-BX-U)
- کانکتور RJ-45(1000BASE-T)
نکته: فراموش نکنید که تنها اتصال به وسیله patch cords با PC و UPC پشتیبانی می‌شود. از طرفی اتصال به وسیله patch cord برای APC قابل پشتیبانی نیست. همچنین تمامی کابل‌های استفاده شده باید با استانداردهایی که در بخش مرتبط با آن‌ها آمده است سازگار باشند.
در جدول پیش رو تمامی مشخصات مربوط به SFP که بر روی پورت گیگابایت اترنت نصب می‌کنید آورده شده‌اند. این نکته را به یاد داشته باشید که تمامی پورت‌های SFP دارای کانکتور LC-type هستند. همچنین حداقل طول کابل برای تمامی SFPهای لیست شده برابر با ۲ متر است.
نکته : اگر با موبایل وارد سایت شده اید لطفا جدول را به سمت راست بکشید
| محصول | طول موج بر حسب نانومتر | نوع فیبر | اندازه هسته | پهنای باند مودال | فاصله عملیاتی |
|---|---|---|---|---|---|
| ۱۰۰۰BASE-SX | 850 | MMF | 62.5 | 160(FDDI-grade) | 220 |
| ۶۲٫۵ | ۲۰۰(OM1) | 275 | |||
| ۵۰ | ۴۰۰(۴۰۰/۴۰۰) | ۵۰۰ | |||
| ۵۰ | ۵۰۰(OM2) | 550 | |||
| ۵۰ | ۲۰۰۰(OM3) | 1000 | |||
| ۵۰ | ۴۷۰۰(OM4) | 1000 | |||
| ۵۰ | ۴۷۰۰(OM5) | 1000 | |||
| 1000BASE-LX-LH | 1310 | MMF | 62.5 | 500 | 550 |
| ۵۰ | ۴۰۰ | ۵۵۰ | |||
| ۵۰ | ۵۰۰ | ۵۵۰ | |||
| SMF | – | – | 10000 | ||
| 1000BASE-EX | 1310 | SMF | – | – | 40000 |
| 1000BASE-ZX | 1550 | SMF | – | – | تقریبا ۷۰ کیلومتر – به میزان افت لینک هم وابسته است |
| GLC-GE-DR-LX | 1310 | SMF | – | – | 10000 |
| 1000BASE-BX-U | 1310 | SMF | – | – | 10000 |
| 1000BASE-BX-D | 1490 | SMF | – | – | 10000 |
| GLC-BX40-D-I | 1550 | SMF | – | – | 40000 |
| GLC-BX40-DA-I | 1490 | SMF | – | – | 40000 |
| GLC-BX40-U-I | 1310 | SMF | – | – | 40000 |
| GLC-BX80-D-I | 1570 | SMF | – | – | 80000 |
| GLC-BX80-U-I | 1490 | SMF | – | – | 80000 |
مشخصات نوری
در جدول زیر مشخصات و پارامترهای نوری ماژول‌های SFP آورده شده‌اند. همچنین برای اینکه تمامی عملیات‌ها به صورت تضمین شده انجام شوند باید مشخصات مربوط به گیرنده و میزان قدرت آن بررسی شود.
نکته : اگر با موبایل وارد سایت شده اید لطفا جدول را به سمت راست بکشید
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
| محصول | نرخ قدرت انتقال | نرخ قدرت دریافت | حداکثر میزان افت کانال بر حسب دسی بل | نرخ طول موج فرستنده و گیرنده |
|---|---|---|---|---|
| ۱۰۰۰BASE-SX | -3 تا -۹٫۵ | ۰ تا -۱۷ | ۲٫۴(FDDI-grade) 2.6(OM1) 3.4(400/400) 3.6(OM2) 5(OM3) 5(OM4) 5(OM5) | 770 تا ۸۶۰ |
| ۱۰۰۰BASE-LX/LH | -3 تا -۹٫۵ | -۳ تا -۲۰ | ۲٫۴(any MMF) 6(G.652 SMF) | 1270 تا ۱۳۵۵ |
| ۱۰۰۰BASE-EX | +3 تا -۱ | +۱ تا -۲۲ | ۱۸(G.652 SMF) | 1290 تا ۱۳۵۵ |
| ۱۰۰۰BASE-ZX | +5 تا ۰ | -۳ تا -۲۳ | ۲۱(any SMF) | 1500 تا ۱۵۸۰ |
| GLC-GE-DR-LX | -9.5 تا -۳ | -۲۵ تا -۳ | ۶(G.652 SMF) | 1260 تا ۱۳۶۰ |
| ۱۰۰۰BASE-BX10-D | -3 تا -۹ | -۳ تا -۱۹٫۵ | ۵٫۵(G.652 SMF) | انتقال ۱۴۸۰ تا ۱۵۰۰ دریافت ۱۲۶۰ تا ۱۳۶۰ |
| ۱۰۰۰BASE-BX10-U | -3 تا -۹ | -۳ تا -۱۹٫۵ | ۶(G.652 SMF) | 1260 تا ۱۳۶۰ انتقال دهنده ۱۴۸۰ تا ۱۵۰۰ دریافت کننده |
| GLC-BX40-D-I | -5 تا +۳ | -۲۵ تا +۳ | ۱۹(G.652 SMF) | 1540 تا ۱۵۶۰ انتقال دهنده ۱۲۶۰ تا ۱۳۶۰ دریافت کننده |
| GLC-BX40-DA-I | -5 تا +۳ | -۲۵ تا +۳ | ۱۹(G.652 SMF) | 1480 تا ۱۵۰۰ انتقال دهنده ۱۲۶۰ تا ۱۳۶۰ دریافت کننده |
| GLC-BX40-U-I | -5 تا +۳ | -۲۵ تا +۳ | ۱۹(G.652 SMF) | 1260 تا ۱۳۶۰ انتقال دهنده ۱۴۸۰ تا ۱۶۰۰ دریافت کننده |
| GLC-BX80-D-I | -2 تا +۳ | -۲۷ تا +۳ | ۲۳(G.652 SMF) | 1560 تا ۱۵۸۰ انتقال دهنده ۱۴۷۰ تا ۱۵۱۰ دریافت کننده |
| GLC-BX80-U-I | -2 تا +۳ | -۲۷ تا +۳ | ۲۳(G.652 SMF) | 1480 تا ۱۵۰۰ انتقال دهنده ۱۵۵۰ تا ۱۶۲۰ دریافت کننده |
ابعاد(H*W*D): 8.5*13.4*56.6mm
علاوه بر این، SFPهای سیسکو عموما وزنی حدود ۷۵ گرم یا کمتر دارند.
شرایط محیطی و الزامات منبع انرژی
نرخ دمای عملیاتی:
- نرخ دمای تبلیغاتی – commercial: 0 تا ۷۵ درجه سانتی گراد
- نرخ دمای Extended: -5 تا ۸۵ درجه سانتی گراد
- نرخ دمای صنعتی – industrial: -40 تا ۸۵ درجه سانتی گراد
- نرخ دمای ذخیره سازی – storage: -40 تا ۸۵ درجه سانتی گراد
به این نکته هم دقت کنید که ماژول‌های SFP عموما در هر پورت ۱ وات انرژی مصرف می‌کنند – البته به جز ماژول Compact SFP(GLC-2BX-D) که به ازای هر پورت ۱٫۵ وات انرژی به خودش اختصاص می‌دهد.
در جدول زیر اطلاعات مربوط به نرخ دما و همچنین پشتیبانی از قابلیت DOM ماژول‌ها آورده شده است:
نکته : اگر با موبایل وارد سایت شده اید لطفا جدول را به سمت راست بکشید
| شماره محصول | نرخ دما | DOM |
|---|---|---|
| GLC-T | COM | n/a |
| GLC-TE | EXT | n/a |
| GLC-T-RGD | IND | n/a |
| SFP-GE-T | EXT | n/a |
| GLC-SX-MMD | EXT | دارد |
| GLC-SX-MMD-RGD | IND | دارد |
| GLC-LH-SMD | EXT | دارد |
| GLC-LX-SM-RGD | IND | دارد |
| GLC-EX-SMD | EXT | دارد |
| GLC-ZX-SMD | EXT | دارد |
| GLC-ZX-SM-RGD | IND | دارد |
| GLC-GE-DR-LX | EXT | دارد |
| GLC-BX-U | COM | دارد |
| GLC-BX-D | COM | دارد |
| GLC-BX-U-I | IND | دارد |
| GLC-BX-D-I | IND | دارد |
| GLC-2BX-D | COM | دارد |
| GLC-2BX-D-I | IND | دارد |
| GLC-BX40-D-I | IND | دارد |
| GLC-BX40-DA-I | IND | دارد |
| GLC-BX40-U-I | IND | دارد |
| GLC-BX80-D-I | IND | دارد |
| GLC-BX80-U-I | IND | دارد |
اطلاعات سفارش‌دهی – ordering
برای ثبت سفارش انواع ماژول های سیسکو می‌توانید از جدول زیر کمک بگیرید یا به صفحه ماژول ها و کارت های شبکه سیسکو مراجعه کنید :
| توضیحات محصول | شماره محصول |
|---|---|
| ۱۰۰۰BASE-T استاندارد | GLC-T |
| 1000BASE-T استاندارد | GLC-TE |
| 1000BASE-T استاندارد | GLC-T-RGD |
| 1000BASE-T NEBS 3 ESD | SFP-GE-T |
| 1000BASE-SXبا طول موج کوتاه و همراه با DOM | GLC-SX-MMD |
| 1000BASE-SX با طول موج کوتاه – ناهموار(rugged) | GLC-SX-MM-RGD |
| 1000BASE-LX/LH با طول موج بلند و همراه ما DOM | GLC-LH-SMD |
| 1000BASE-LX/LH با طول موج بلند – rugged | GLC-LX-SM-RGD |
| 1000BASE-EX با طول موج بلند و همراه با DOM | GLC-EX-SMD |
| 1000BASE-ZX با فاصله قابل تمدید و همراه با DOM | GLC-ZX-SMD |
| 1000BASE-ZX با فاصله قابل تمدید و rugged | GLC-ZX-SM-RGD |
| 100/1000BASE-LX با طول موج بلند و همراه با DOM | GLC-GE-DR-LX |
| 1000BASE-BX10-D دریافت کننده چند مسیره به همراه فیبر تک حالته و DOM | GLC-BX-D |
| 1000BASE-BX10-U ارسال کننده چند مسیره به همراه فیبر تک حالته و DOM | GLC-BX-U |
| 1000BASE-BX10-D دریافت کننده چند مسیره به همراه فیبر تک حالته و نرخ IND، همراه با DOM | GLC-BX-D-I |
| 1000BASE-BX10-U ارسال کننده چند مسیره به همراه فیبر تک حالته و نرخ IND، همراه با DOM | GLC-BX-U-I |
| 1000BASE-BX10-D 2 کاناله دریافت کننده چند مسیره همراه با فیبر تک حالته و DOM | GLC-2BX-D |
| 1000BASE-BX10-D 2 کاناله دریافت کننده چند مسیره، فیبر تک حالته، همراه با DOM | GLC-2BX-D-I |
| 1000BASE-BX40-D برای فیبرهای چند حالته ۴۰ کیلومتری و برنامه‌های چند مسیره، همراه با DOM | GLC-BX40-D-I |
| 1000BASE-BX40-D(جایگزین) برای فیبر تک حالته ۴۰ کیلومتری، برنامه‌های چند مسیره و همراه با DOM | GLC-BX40-DA-I |
| 1000BASE-BX40-Uبرای فیبر تک حالته ۴۰ کیلومتری، برنامه‌های چند مسیره و همراه با DOM | GLC-BX40-U-I |
| 1000BASE-BX80-Dبرای فیبر تک حالته ۸۰ کیلومتری، برنامه‌های چند مسیره و همراه با DOM | GLC-BX80-D-I |
| 1000BASE-BX80-Uبرای فیبر تک حالته ۸۰ کیلومتری، برنامه‌های چند مسیره و همراه با DOM | GLC-BX80-U-I |
پایداری محیطی سیسکو
تمامی اطلاعت پایداری محیطی سیسکو از جمله راه حل‌ها، پیشنهاد‌ها، قوانین، سیاست‌ها، عملیات‌ها و … همگی در بخش پایداری محیطی گزارش CSR سیسکو تعبیه شده‌اند. همچنین در جدول زیر اطلاعات کاربردی این بخش را به همراه لینک‌های مرتبط آورده‌ایم:
| عنوان پایداری | منبع |
|---|---|
| اطلاعات و قوانین مربوط به محتوای مواد و محصولات | Materials |
| اطلاعات مربوط به هدر رفت الکترونیکی و قوانین مربوط به آن. شامل محصولات، باتری‌ها و بسته‌بندی‌ها می‌شود | WEEE Compliance |
از طرفی سیسکو داده‌های مرتبط با بسته‌بندی را تنها به منظور آگاهی و اطلاع کاربران در دسترس قرار داده است. اکثر اوقات این داده‌های نمایش داده شده شامل آخرین بروز رسانی‌های حقوقی نمی‌شوند و ممکن است دقیق و آپدیت هم نباشند. علاوه بر این، سیسکو هیچ تضمینی در قابل این داده‌ها ارائه نمی‌کند – گاهی اوقات هم این اطلاعات و داده‌ها بدون اطلاع قبلی تغییر می‌کنند.
مقررات و استانداردها
ایمنی:
- Laser Class I 21CFR1040 LN#50 7/2001
- Laser Class I IEC 60825-1
استانداردها:
- IEEE 802.3z
- IEEE 802.3ah
- GR-20-CORE: الزامات عمومی کابل‌های فیبر نوری
- GR-326-CORE: الزامات عمومی برای کانکتورهای نوری تک حالته و تجهیزات jumper
GR-1435-CORE: الزامات عمومی برای کانکتورهای نوری مولتی فیبر
