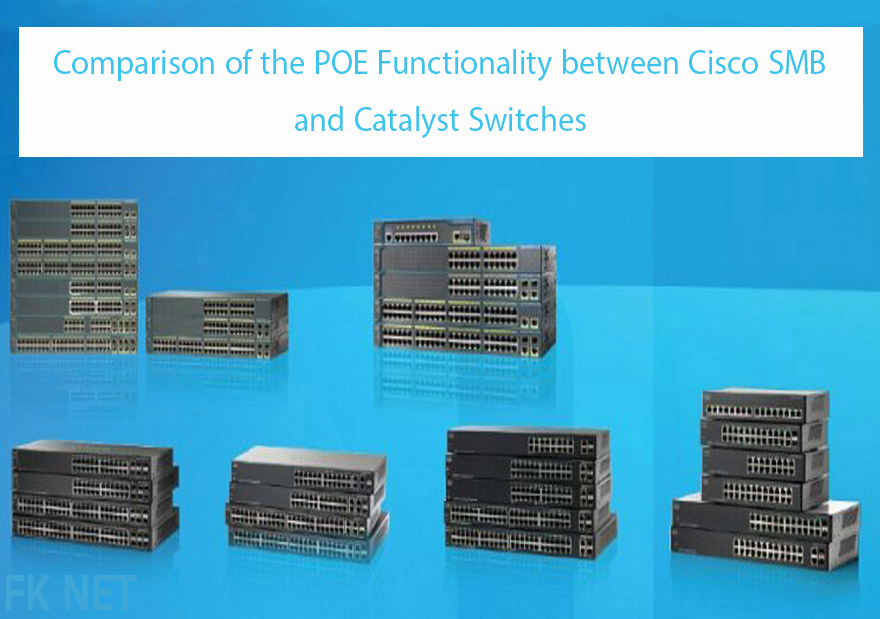

مقایسه عملکرد POE بین سوئیچ‌های سیسکو SMB و سوئیچ‌های کاتالیست سیسکو
در این مطلب از اف کی نت، در مورد تفاوت های سوئیچ‌های SMB(سوئیچ‌های سیسکو سری ۲۰۰/۳۰۰/۵۰۰) و سوئیچ‌های کاتالیست توضیح می‌دهیم.
همچنین این مطلب برای کسانی که با سوئیچ‌های کاتالیست سیسکو آشنا هستند و اکنون قصد دارند که تنظیمات POE را بر روی سوئیچ‌های SMB سیسکو اعمال کنند، مفید است، و خواهند توانست به راحتی سوئیچ‌های SMB را با تنظیمات POE پیکربندی کنند.
1. تفاوت POE port mode
- سوئیچ‌های سیسکو ۲۰۰/۳۰۰/۵۰۰ یا همان سوئیچ‌های SMB از مد class limit و port limit پشتیبانی می‌کنند. در حالی که سوئیچ کاتالیست تنها از مد Auto و Static پشتیبانی می‌کند.
- به طور کلی مد Class limit به عنوان همان مد Auto شناخته میشود. اما port limit و Static با هم متفاوت هستند.
در حالت static سوئیچ کاتالیست، توان استاتیک پیکربندی شده به عنوان توان مصرفی در نظر گرفته میشود، حتی اگر هیچ PD به پورت متصل نشده باشد. در مقابل اما، Port Limit فقط حداکثر توان مصرفی که PD می‌تواند از آن خود کند را مشخص می‌کند – این توان نه تنها به عنوان توان مصرفی بلکه به عنوان توان پیکربندی شده هم در نظر گرفته میشود.
- قبل از انتشار ۳٫۰ برای سوئیچ‌های SMB، زمانی که یک پورت برای مد port limit در نظر گرفته میشود، مقار توان حداکثری که PD می‌تواند داشته باشد توسط PD Class و ارزش Port Limit مشخص می‌شوند.
به یاد داشته باشید که این مقدار باید از هر دوی آن‌ها کمتر باشد، در غیر این صورت پورت خاموش خواهد شد. همچنین زمانی که ۱٫۳٫۰ منتشر شود، یک سوئیچ SMB که از استاندارد ۸۰۲٫۳at پشتیبانی می‌کند، کلاس PD را نادیده خواهد گرفت. اما وقتی که ۱٫۳٫۵ منتشر شود هر دو استانداردهای ۸۰۲٫۳at و ۸۰۲٫۳af ، کلاس PD را نادیده می‌گیرند.
۲٫ مشخص کردن میزان بودجه انرژی
- بد نیست بدانید که سوئیچ‌های SMB به هیچ عنوان مقدار انرژی را با توجه به کلاس PD رزرو نخواهند کرد، بلکه اینجا تنها میزان توان مصرفی واقعی حساب میشود.
- در مقابل سوئیچ‌های کاتالیست را داریم. سوئیچ‌هایی که بر اساس کلاس PD میزان انرژی مورد نیاز را رزرو می‌کنند، حتی زمانی که PD مقدار انرژی کمتری از میزان استاندارد در نظر بگیرد.
- مزیت سوئیچ‌های SMB در این است که از دستگاه‌های PD بیشتری پشتیبانی می‌کنند. همچنین اغلب اوقات میزان توان مصرفی PD کمتر از میزان استاندارد تعریف شده است.
به عنوان مثال، یک دستگاه کلاس ۳ می‌تواند بیشتر اوقات تا ۱۵٫۴ وات برق مصرف کند، اما تنها ۵ وات توان مصرفی به خودش اختصاص می‌دهد. در نتیجه سوئیچ‌های SMB می‌توانند با چنین توان مصرفی از ۳ دستگاه PD پشتیبانی کنند.
- یکی از نقاط ضعف و عیب سوئیچ‌های SMB عملکرد آن‌هاست، وقتی که دستگاه‌های PD زیادی به سوئیچ متصل باشند و میزان توان مصرفی آن‌ها بیشتر از مقدار توان حداکثری سوئیچ برسد.
از طرف دیگر گاهی اوقات دستگاه‌های PD می‌توانند توان بیشتری از مقدار معمول را جذب کنند. در چه شرایطی؟ به عنوان مثال، زمانی که اسپیکر تلفن IP روشن شده باشد یا اینکه تلفن از حالت استندبای خارج شده باشد. اینجا بخشی از PD که الویت کمتری دارد به دلیل نبود انرژی کافی خاموش خواهد شد.
چنین شرایطی در سوئیچ‌های کاتالیست هم اتفاقا خواهد افتاد ، وقتی که تنظیمات مربوط به تمامی PDها بر روی الویت بالا یا بحرانی پیکربندی شده باشند. با این حال کاربران می‌توانند با اتصال PDهای کمتر از ایجاد وقفه در سرویس جلوگیری کنند.
۳٫ تفاوت الویت پورت POE
- سوئیچ‌های SMB سیسکو دارای سه سطح الویت‌بندی پورت‌های POE هستند، بحرانی(critical)، بالا(high) و پایین(low). این در حالیست که سوئیچ‌های کاتالیست هیچ الویت‌بندی برای پورت‌های POE ندارند، با این حال حالت استاتیک همیشه الویت بیشتری نسبت به حالت اتوماتیک دارد.
- برای هر دوی این سوئیچ‌ها یک پورت با الویت بالاتر می‌تواند انرژی پورت با الویت پایین‌تر را به خودش اختصاص دهد. چه زمانی؟ زمانی که میزان انرژی مصرفی از مقدار حداکثری تجاوز کرده باشد.
- اگر که تمامی پورت‌ها با الویت یکسانی پیکربندی شده باشند، زمانی که یک کاتالیست PD به سوئیچ متصل شود نمی‌تواند انرژی PD که قبلا تغذیه شده است را تصاحب کند. اگر چه چنین اتفاقی در سوئیچ SMB امکانپذیر است. یعنی زمانی که یک PD که جلوتر به سوئیچ متصل میشود می‌تواند انرژی PD که از قبل تغذیه شده است را بگیرد ، البته این موضوع به پیکربندی سوئیچ بستگی دارد.
با اینکه این قابلیت انعطاف‌پذیری بیشتری در اختیارتان می‌گذارد اما با این حال باید حواستان به رفتار پورت‌ها باشد و با توجه به همین رفتارها پیکربندی نهایی را انجام دهید. جالب است بدانید که علاوه بر الویت بندی قابل تنظیم، یک سوئیچ SMB الویت POE مرتبطی با شماره پورت‌ها دارد. یعنی با توجه به شماره پورت‌ها هم یک الویت بندی مجزا دارد.
۴٫ مشکلات شناخته شده POE/محدودیت‌ها بر روی سوئیچ‌های SMB سیسکو
- مشکل: زمانی که یک سوئیچ POE به یک سوئیچ POE دیگر متصل شود، یکی از این سوئیچ‌ها می‌تواند بر منبع انرژی داخلی دیگری غلبه کند. در نتیجه به سوئیچ دیگر اجازه نمی‌دهد تا برق مورد نیاز دستگاه‌های متصل شده را تامین کند. این مورد تنها در یکسری از سوئیچ‌های SMB دیده میشود و مدل‌های جدیدتر این مشکل را ندارند.
- راه حل: راه حل این مشکل این است که POE را در پورت‌های متصل کننده دو سوئیچ غیرفعال کنید. برای اینکار باید پیکربندی سوئیچ و پورت‌ها را دستکاری کنید.
- مشکل: گاهی اوقات پورت‌های POE بر روی سوئیچ‌های بخصوصی ممکن است میزان انرژی مورد نیاز دستگاه‌های متصل شده را فراهم نکنند – زمانی که از یک تلفن ۷۹۶۰ IP با PID=68-0808-xx استفاده شود. این مسئله بر روی مدل سوئیچ‌هایی که در ادامه نام می‌بریم تاثیرگذار خواهد بود: سوئیچ SKUs: SG200-26P، SG200-50P, SG300-28P, SG500-28P, SG500-52P, SG500X-24P و SG500X-48P. دلیل اصلی این اتفاق تلفن ۷۹۶۰ است.
- راه حل: از کابل‌های cat5 همراه با دو جفت پین ۱، ۲، ۳ و ۶ استفاده کنید، یا اینکه سراغ تلفن‌های جدیدتر بروید.
۵٫ پیکربندی قابلیت POE بر روی سوئیچ‌های SMB یا همان ۲۰۰/۳۰۰/۵۰۰:
- پورت را در حالت global پیکربندی کنید. همچنین تمامی پورت‌ها باید در حالت POE یکسانی باشند.
switch8e24a5(config)#power inline limit-mode
port: Port power limit
Class: Class و Port power limit
- غیرفعال کردن POE بر روی یک رابط
switch4c0f5d(config)#inte gi3
switch4c0f5d(config-if)#power inline never
- فعال کردن POE بر روی یک رابط
switch4c0f5d(config-if)#power inline auto
- مشخص کردن الویت پورت POE
switch4c0f5d(config-if)#power inline priority
.critical The operation of the powered device is critical
.high The operation of the powered device is in high priority
.low The operation of the powered is in low priority
- پیکربندی حداکثر توان برای حالت port limit
switch4c0f5d(config-if)#power inline limit
<0-30000> Specify the Port Limit in milliwatt
بررسی اصلی‌ترین تفاوت‌های سوئیچ‌های سری ۲۰۰، ۳۰۰ و ۵۰۰ سیسکو
در جدولی که مشاهده می‌کنید اصلی‌ترین تفاوت‌های این سوئیچ‌های را بررسی کرده‌ایم:
| محصول | بررسی | پورت ها | پیکربندی | قابلیت ها | گارانتی و پشتیبانی |
|---|---|---|---|---|---|
| سوئیچ‌های هوشمند سیسکو سری ۲۰۰ | -قیمت کم تر نسبت به سوئیچ های مدیریت شده -مدیریت آسان | ۲۴ و ۴۸ پورت فست اترنت و ۸ تا ۵۰ پورت گیگابایت اترنت به همراه قابلیت‌های PoE | •ساده، ابزارهای مدیریتی مبتنی بر وب •دستیار پیکربندی سیسکو •پروتکل‌های Cisco Discovery و smartports •Cisco FindIT network Discovery Utility | •امنیت و QoS پایه •طراحی energy-efficient •پشتیبانی از IPv6 •Voice Vlan و port mirroring اتوماتیک •۲ پورت بیشتر به ازای هر سوئیچ GigE •مدل‌های رومیزی و قابل اتصال بر روی رک | •گارانتی مادام العمر محدود، پشتیبانی نامحدود تعمیرات نرم افزاری و یکسال پشتیبانی فنی •سرویس‌ها‌ی پشتیبانی Cisco small business |
| سوئیچ‌های مدیریت شده سیسکو سری ۳۰۰ | -ارائه قابلیت‌ها و فیچرهای کارآمد -همراه عملکرد قابل قبول -قیمت مناسب | ۸ تا ۴۸ پورت فست اترنت و ۱۰ تا ۵۲ پورت گیگابایت اترنت با قابلیت POE | •ساده، ابزارهای مدیریتی مبتنی بر وب •دستیار پیکربندی سیسکو •پروتکل‌های Cisco Discovery و smartports •Cisco FindIT network Discovery Utility •Cisco Textview •پشتیبانی از SNMP | •امنیت، دسترسی و QoS پیشرفته •سوئیچینگ لایه ۳ •پشتیبانی از IPv6 •طراحی energy efficient •Voice Vlans و Vlan به همراه port mirroring •پورت‌های بیشتر به ازای هر سوئیچ GigE •توسعه auto voice در کل شبکه با استفاده از CDP، | •گارانتی مادام العمر محدود به همراه next business day advance replacement، تعمیرات نرم افزاری نامحدود همراه با پشتیبانی فنی یکساله •سرویس‌ها‌ی پشتیبانی Cisco small business |
| سوئیچ‌های stackable مدیریت شده سری ۵۰۰ | -قابلیت‌های پیشرفته -سوئیچ stackable -قیمت مقرون به صرفه | ۲۴ و ۴۸ پورت فست اترنت ۲۸ تا ۵۲ پورت گیگابایت اترنت ۲۴ تا ۴۸ پورت گیگابایت اترنت همراه با مدل‌های ۱۰GE و قابلیت PoE | •ساده، ابزارهای مدیریتی مبتنی بر وب •دستیار پیکربندی سیسکو •پروتکل‌های Cisco Discovery و smartports •Cisco FindIT network Discovery Utility •Cisco Textview •پشتیبانی از SNMP | •True stacking •امنیت، دسترسی و QoS پیشرفته •سوئیچینگ لایه ۳ •استاتیک ۵۰۰ و داینامیک ۵۰۰X •پشتیبانی از IPv6 •طراحی energy efficient و EEE •قابلیت‌های پیشرفته Voice با استفاده از CDP، | •گارانتی مادام العمر محدود به همراه next business day advance replacement، تعمیرات نرم افزاری نامحدود همراه با پشتیبانی فنی یکساله •سرویس‌ها‌ی پشتیبانی Cisco small business |
برای اطلاعات بیشتر در مورد سوئیچ های POE سیسکو می توانید مقالات اف کی نت در این باره را مطالعه کنید و دیدگاهتان را با کارشناسان ما در میان بگذارید.
